工作原理:

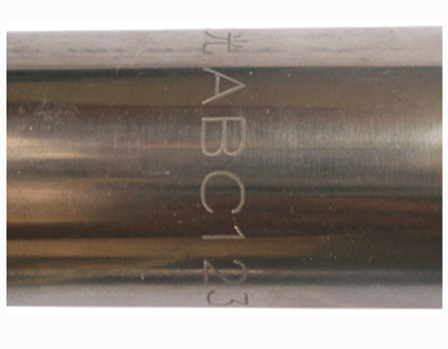

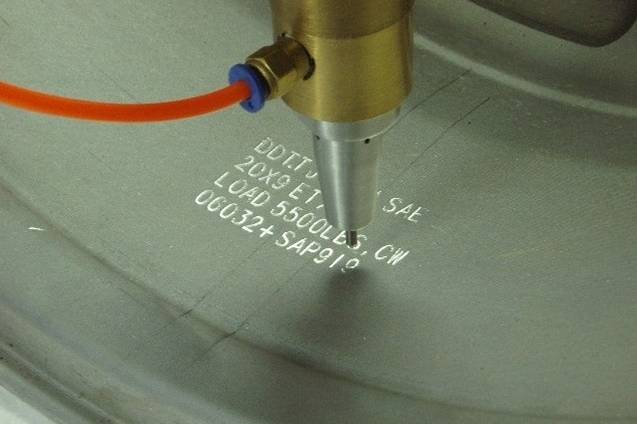

打印内容输入计算机,计算机处理成数据并输给控制器控制信号,控制器控制旋转夹具(Z)旋转,打印针在X-Y二维面内按一定轨迹运动,同时打印针在压缩空气作用下作高频微冲击运动,从而在工件圆周面上打印出美观的标记。其打印方式为寻迹式打印。
软件功能
打印内容:中英文字符、数字、图形(通过打标软件编辑)
打印方式:手动、自动可选
打印效果:点阵、线性可选
输入方式:手工、自动流水号递增(可选择递增数)多种字体可选
自动记忆:自动记忆文件设定状态,流水号数
自动存储:可自动存储文件及打印内容,自动提示文件保存
模拟显示:可直接在屏幕上观察打标效果
数据检索:将每天打印的内容存档,并随时可以查看历史打印数据
文字编辑:同时提供各类标志文字改型编辑
图形转换:提供各类图形文件转换方式(支持CAD)
自动对比:自动对比流水号、VIN码,提示重复
定位系统:键盘方向键同步定位,鼠标拖动定位。可准确快速地把打印内容移动到相应位置
机型特点:
该款设备技术成熟,设计精密,打标精度高,使用寿命较长。适合圆周面产品打标,特别适合要求打印比较高的客户。
技术参数
参数/机型 | DC-250A | DC-250B | DC-250H |
打印内容 | 任意图形、文字、字符、数字;流水号递增 | ||
打印速度 | 2~5个(2mm)字符/秒 | 3~6个(2mm)字符/秒 | 3~6个(2mm)字符/秒 |
打印深度 | 0.02~2mm可调 | 0.02~2mm可调 | 0.01~2mm可调 |
打印范围 | 140mm×80mm或定制尺寸 | ||
打印材质 | 硬度在HRC60以下的各种金属及非金属。 | ||
重复精度 | 0.02~0.04mm | 0.02~0.03mm | 0.01~0.02mm |
可调高度 | 0-350mm(0-500mm可根据要求定做) | ||
冲击频率 | 200-300次/秒 | ||
工作电压 | 220VAC | ||
整机功率 | 300W | ||
工作气源 | 0.2~0.7MPa,3L/S | ||
整机重量 | 85Kg | 85Kg | 128Kg |
操作系统 | WinME、Win98/2000、WinXP |
应用范围:

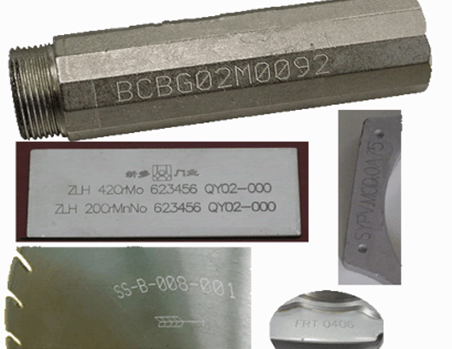

适用于汽车的车身、车架、底盘、发动机等配件、通用机械、电器设备、各种金属零部件或非金属零部件的圆柱形、圆锥形的圆周方向自动打标。
配置说明:
进口SMC电磁阀、精度步进电机、雷赛驱动器、韩国直线导轨、硬质合金打标针、旋转夹具、打标软件
