BC1-B系列手持式便携两用光纤激光打标机

设备原理

激光打标机的核心部件是主振功率放大(MOPA)、Q调制和重频率脉冲掺镱光纤激光器,可靠的直流电源在专用控制卡的控制下驱动多模半导体激光器,多模半导体激光器发出的970±10nm的激光被耦合到加金属护套的5mm传输光纤中使掺镱双包层光纤中产生1.06微米波长的激光,激光在传输过程中不断被放大后扩束输出。扩束后的激光束投射到振镜扫描器上，通过计算机控制振镜快速转动及激光的开关，使激光束在X、Y方向扫描，通过F-θ透镜聚集形成几微米直径的光斑作用于加工工件上，使之表面瞬间烧蚀，汽化,最后在工件表面形成需要的各种图形符号。

产品介绍

     BC1-B系列光纤激光打标采用光纤激光器输出激光，再经扫描振镜系统实现打标功能，光纤激光打标机电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高，可广泛应用于各种流水线飞行打标和静态打标行业，能满足多种激光打标需要。

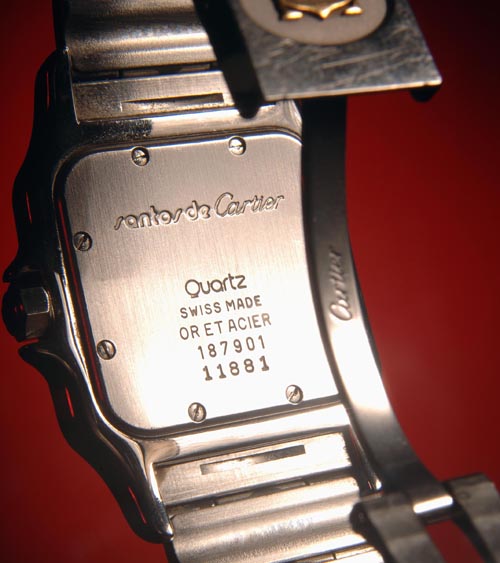

    可雕刻金属材料和部分非金属材料，主要是应用于对深度、光滑度、精细度要求较高的领域，如手机不锈钢饰片、钟表、模具、IC、手机按键等行业，位图打标，可在金属，塑料等表面标刻出精美的图片。

性能特点

l  手持式光纤激光打标机主要可用于一些大型的，不方便移动的工件打标。该机型实现了大型工件的完美标记，做到了设备找工件的工作原理，操作简单，方便快捷。

l  激光在光纤波里受振荡加大，损耗小，稳定性好，不受外界尘气和机械松动的影响，输出的激光光束稳定。

l 免维护操作，免维护。

l  加工速度快，加工速度是传统激光打标机的2-3倍。

l  全风冷光纤激光器、无耗材 、低维护、光电转化率高、功耗小(≤800W)、使用成本底。

l  环境适应能力强，可在震动、冲击、粉尘、湿度等环境下连续正常工作，易于实现与光纤的耦合，可实现远距离工作。

l  可进行条形码、二维码、规则和不规则流水号等打标.也可进行图形logo和文字等任意信息的标记，具有标刻图案精细美观、不磨损的特点。

l  软件运行于WINDOWS平台，中/英文界面，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等软件的文件格式，如PLT、PCW、DXF、BMP等，同时也能直接使用SHX、TTF字库。
